Tout savoir sur le réducteur de focale Takahashi 65D FU RD 0.65X
Le réducteur de focale FU RD est l'outil ultime pour l'imagerie du ciel profond à grand champ avec la lunette nomade Takahashi FCT-65D. Il fait passer la longueur focale de la lunette à 260 mm (F/D 4) ; l'instrument devient alors l'équivalent d'un téléobjectif Fluorite de très haute qualité. Sur un boîtier photo au format APS-C, le champ couvert est d'environ 5° x 3,5°. Il atteint presque 8° x 5,5° sur un capteur au format APN ! Les nébuleuses d'Orion (M42) et de la Tête de Cheval (IC434) dans le même champ ou l'intégralité des Dentelles du Cygne, avec un piqué et un contraste inégalés.
Un design original
Habituellement, Takahashi utilise le cristal artificiel de fluorine (CaF2) pour ses objectifs de lunettes. Pour la première fois, la société japonaise l'adopte dans la conception de l'un de ses accessoires optiques. Le but est d'optimiser les performances de l'association objectif/réducteur dans le cadre de l'imagerie avec des capteurs à petits pixels.
Le réducteur FU est composé de 4 lentilles, dont une en fluorite, réparties en 4 groupes. Du fait de son design, il s'insère dans le tube de mise au point, ce qui réduit les flexions et déséquilibre moins l'ensemble du tube optique. Le coefficient de réduction est de 0,65x ; la focale de la FCT-65D passe de 400 mm (F/D 6,2) à 260 mm (F/D 4).

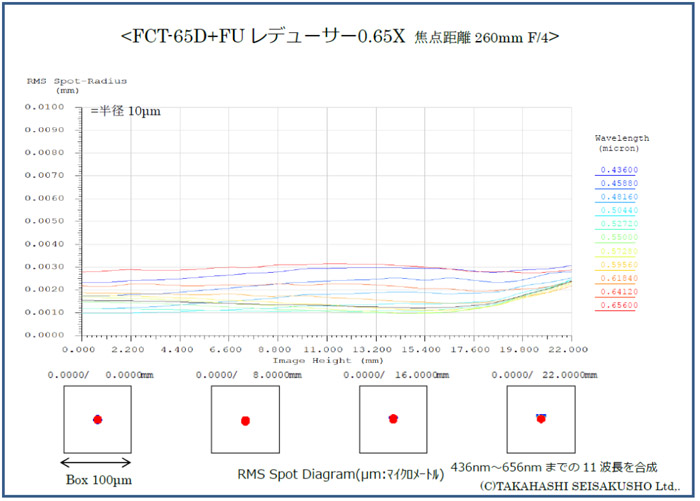

Comme le montre la courbe de la taille du spot RMS, l'aberration chromatique est parfaitement corrigée, même en bordure de champ. Il en va de même pour la courbure de champ. Le rayon du spot est d'environ 1,5 µm sur l'axe optique et 2,5 µm en extrême périphérie de couverture du format APN (24x36).
Spot-diagram de la lunette FCT-65D avec le correcteur de champ Takahashi 65D FU RD 0.65X
Attention ! Même si les trois modèles de réducteurs FU (65D, 60CP et 76DP) paraissent avoir la même apparence, leur design optique est différent. Chaque modèle est optimisé pour un type d'objectif de lunette afin de réduire au mieux ses aberrations optiques. Utiliser un réducteur non adapté réduira significativement les performances.

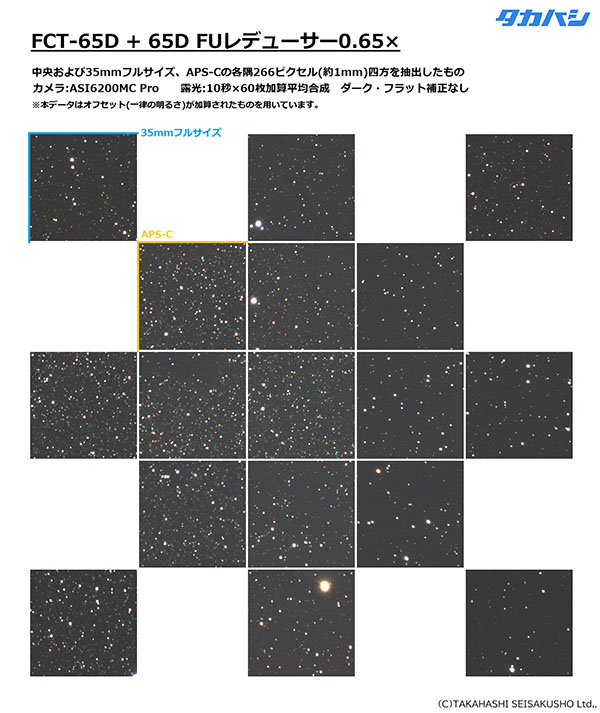

Aspect des étoiles au foyer de la lunette Takahashi FCT-65D équipée du réducteur de focale FU RD 0.65X. Image réalisée avec une caméra ZWO ASI6200MC Pro. Le cadre jaune correspond à un capteur au format APS-C, le cadre rouge à celui d'un plein format (APN ou 24x36).
Généralités sur le montage du réducteur FU sur la FCT-65D

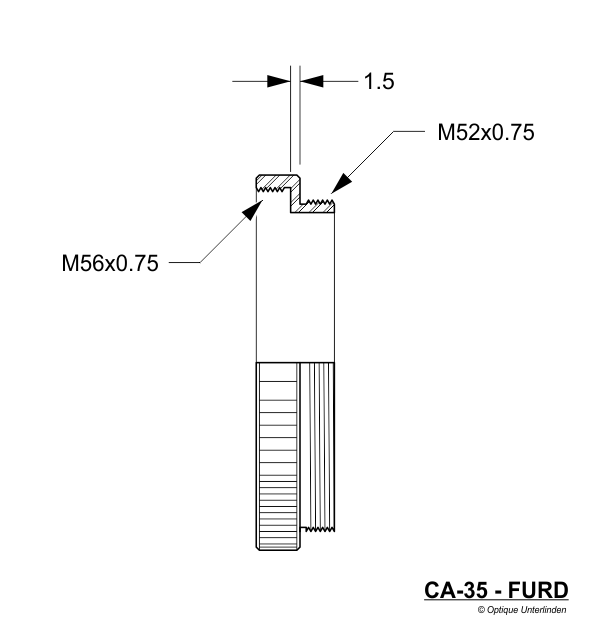

Un adaptateur photo CA-35 spécifique est fourni avec le réducteur FU RD. Par commodité, il est livré déjà vissé sur le réducteur mais il doit être retiré avant de faire le montage définitif. Le backfocus classique de 56 mm est obtenu en ajoutant le collier rotatif de cadrage photo (CAA-S, livré avec la lunette FCT-65D) puis l'adaptateur photo CA-35 FURD (livré avec le réducteur) à l'arrière du réducteur de focale. La sortie mécanique est un filetage mâle M52x075.

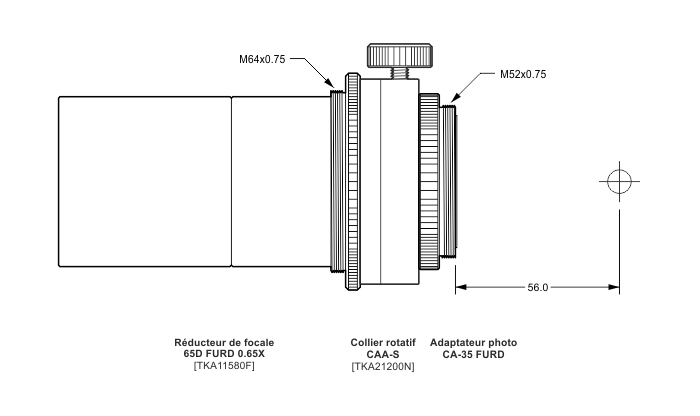

Montage des accessoires à l'arrière du réducteur de focale Takahashi FU RD 0.65X

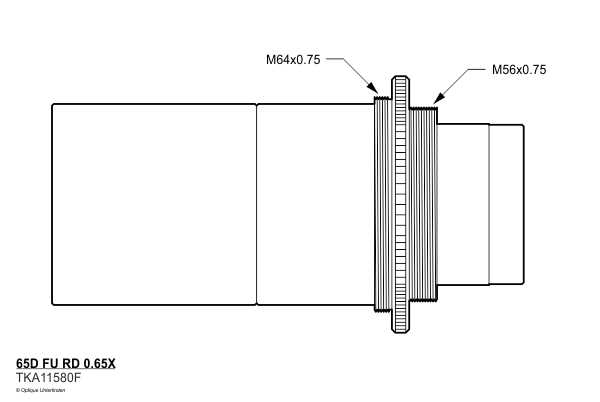

Le montage complet, semi-englobant, se visse en bout de tube du système de mise au point, en lieu et place de la bague d'adaptation DT (SKY-90) n°10. L'entrée mécanique du réducteur est au filetage M64x0.75 mâle. Reportez-vous au système-chart de la lunette pour obtenir une vision générale du montage.
Montage d'un appareil photo sur le réducteur FU
Un boîtier photo Reflex (format APS-C ou APN) se monte à l'arrière du CA-35 du réducteur FU par l'intermédiaire d'une bague T grand champ Takahashi type FS-60CB. Ces bagues sont compatibles avec les boîtiers équipés de montures EF (Canon-EOS), F (Nikon), K (Pentax), AF (Minolta) et E (Sony). Pour les boîtiers Canon (monture EF) et Nikon (monture F), nous vous recommandons l'utilisation des bagues en laiton Takahashi DX-60W (TKA20245 pour Canon et TKA20246 pour Nikon), dont la qualité mécanique vous garantit un assemblage irréprochable.

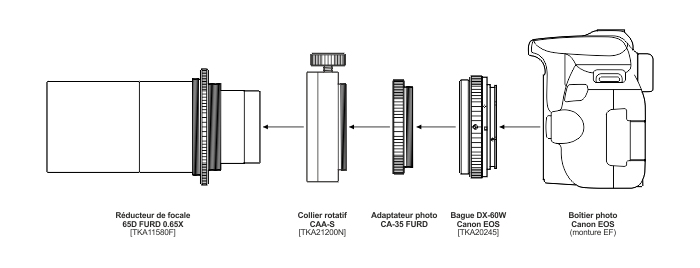

Montage d'un boîtier CANON EOS (à monture EF) à l'arrière du réducteur de focale Takahashi FU RD 0.65X
La comète C/2023 A3 (Tsuchinsan-ATLAS) prise avec la lunette Takahashi FCT-65D équipée du réducteur de focale FU RD 0.65X et un boîtier photo Canon EOS 6D (plein format). 41 poses de 4 secondes à 800ISO, sans filtre.
Montage d'une caméra ZWO ASI2600 sur le réducteur FU
Tous les assemblages de caméras et d'accessoires de la marque ZWO sont calculés sur la base d'un backfocus standard de 55 mm, ce qui facilite les montages derrière les adaptateurs photo, y compris les modèles CA-35 Takahashi. Toutefois, le montage n'est pas direct car la sortie du CA-35 FURD est au filetage M52x0.75 alors que l'entrée du train ZWO de l'ASI2600 est, soit au filetage M48x0.75, soit au filetage M42x0.75 (filetage T). Notre équipe technique a donc conçu une bague de conversion M52x0.75F vers M48x0.75M de seulement 2 mm d'épaisseur (réf. OU075) qui n'entraîne aucune dégradation des performances optiques du réducteur.

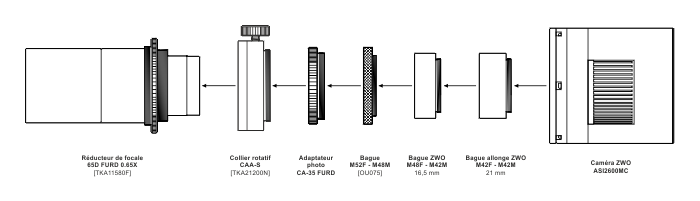

Montage d'une caméra ZWO ASI2600MC Pro à l'arrière du réducteur de focale Takahashi FU RD 0.65X. Les bagues ZWO assurent le tirage nécessaire en absence d'accessoires facultatifs comme un porte-filtre ou un diviseur optique.
Les nébuleuses NGC7000 (North America) et IC 5070 (Pelican) prises avec la lunette Takahashi FCT-65D équipée du réducteur de focale FU RD 0.65X et une caméra ZWO ASI2600MC Pro. Aucun filtre. 102 poses de 60 secondes (température de refroidissement à 0°C, gain 100).
Montage d'une caméra ZWO ASI6200
Le montage d'une caméra ZWO ASI6200 est pratiquement identique à celui de l'ASI2600, si les préconisations de ZWO sont respectées. Seuls les filetages des bagues allonges ZWO diffèrent du fait de la taille du capteur (format APN).

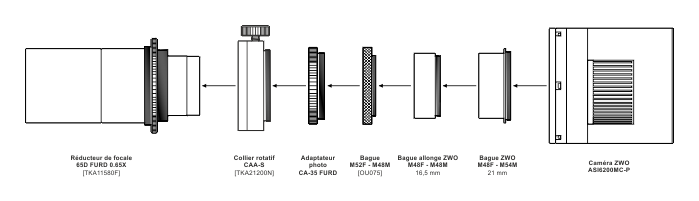

Montage d'une caméra ZWO ASI6200MC Pro à l'arrière du réducteur de focale Takahashi FU RD 0.65X. Les bagues ZWO assurent le tirage nécessaire en absence d'accessoires facultatifs comme un porte-filtre ou un diviseur optique.
La nébuleuse IC 1396 (nébuleuse de la Trompe) prise avec la lunette Takahashi FCT-65D équipée du réducteur de focale FU RD 0.65X et une caméra ZWO ASI6200MC Pro. Aucun filtre. 150 poses de 60 secondes (température de refroidissement à +5°C, gain 100).
Des montages alternatifs des caméras ZWO ASI6200 sont possibles, notamment en utilisant un adaptateur M54 (par exemple, les modèles OU057 ou OU059) derrière le collier rotatif. N'hésitez pas à nous contacter si vous souhaitez des conseils personnalisés.
